等辺山形鋼吊り用永磁リフティングマグネット PLS-L




等辺山形鋼吊り用永磁リフティングマグネット PLS-L

特 徴

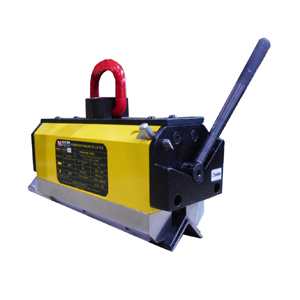

・標準タイプの永磁リフティングマグネットPLS300及びPLS600にアタッチメントを装着し等辺山形鋼を搬送可能としたタイプです。
・アタッチメントを取り外すことで通常のPLS300及びPLS600として使用可能です。
・山吊り及び谷吊りの両方に対応したアタッチメントとなっております。

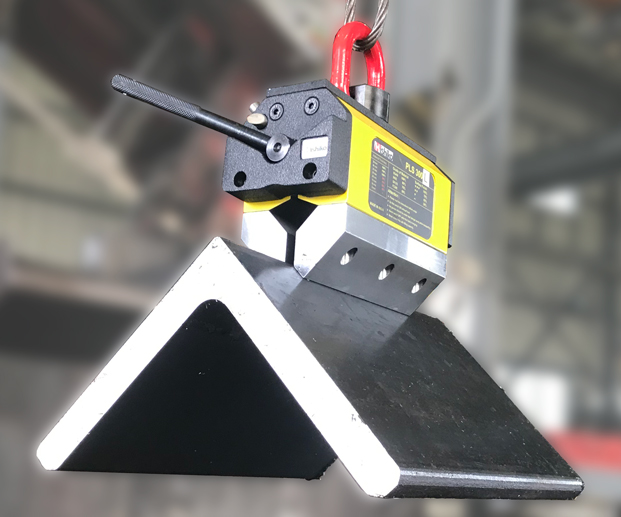

山吊り

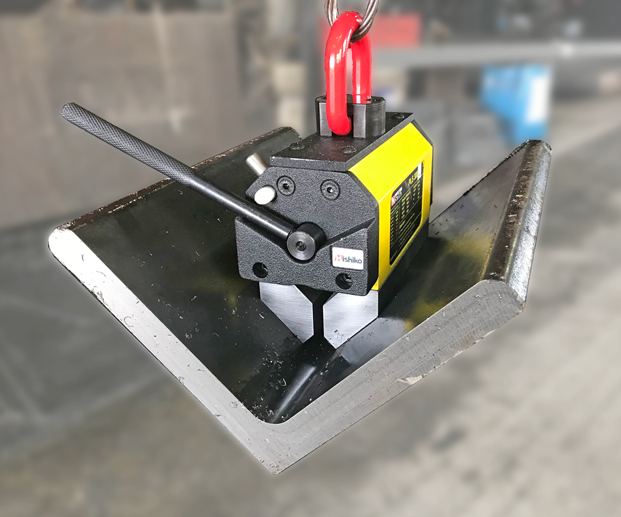

谷吊り

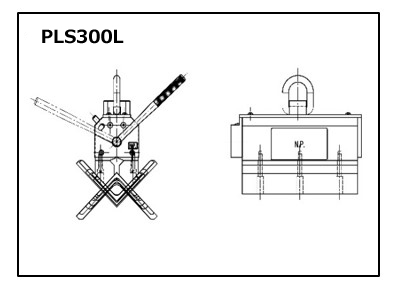

ストック番号 型  式 アタッチメント 対応する
等辺山形鋼サイズ
寸 法(mm) 本体重量(kg) 適合ワーク長さ
(1台の場合)
長さ 高さ1※ 高さ2※
S9613346 PLS300L 山・谷吊り共用 L40~60 193.5 90 218.5 137 12 山吊り:3m以下
谷吊り:1.5m以下
S9613347 PLS600L 山・谷吊り共用 L70~130 296.5 100 249 167 25 山吊り:3m以下
谷吊り:1.5m以下

※高さ1:吊り金具を含めた高さ、高さ2:PLS自体の高さとなります

【ご注意点】

  1. アタッチメントを取り付けたまま鋼板や丸鋼を搬送しないで下さい。
  2. 表面に付着物が付いていると吸着力低下の原因になります。落としたのち搬送お願いします。
  3. 特殊材(焼入鋼等)にてご使用の場合は、予めご相談下さい。
  4. 長いワークは搬送中にたわみと揺れが発生し易くなりますので充分注意して下さい。
    基準は目安であり、安全を保証するものではありません。
    また、他の要因により能力が発揮されない場合がありますので、ワークの重量に対して十分な吊り上げ能力があるかを確認してから作業して下さい。
  5. その他の仕様につきましては、標準機PLSシリーズをご参照下さい。
