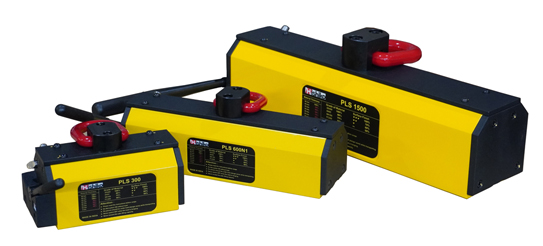

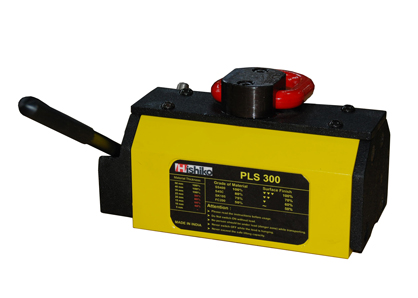

永磁リフティングマグネット　PLS



Generic selectors
Exact matches only
Search in title
Search in content
Post Type Selectors

永磁リフティングマグネット　PLS

用　途

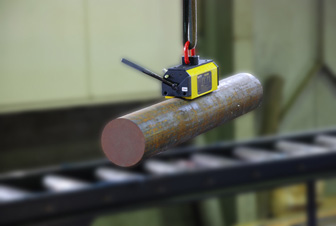

・鋼板・形鋼 ・丸棒鋼など形状を選ばない搬送吊り用 です。
特　徴
・ネオジウム磁石を使用しています。
・単純なレバー操作。電源バッテリーなどは不要です。

カタログチラシPDF



仕様

ストック番号 型　　式 鋼板吊上力*
(kgf)		 丸棒吊上力*
(kgf)		 丸棒径
(φmm)		 本 体 寸 法(mm) ハンドル部 重量
(Kg)

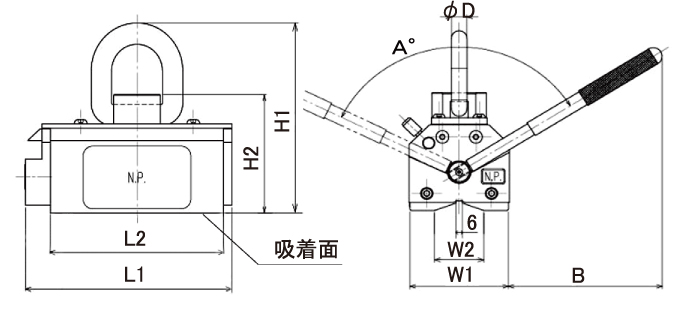

H1 H2 L W1 W2 φd Ａ° B
S961346 PLS 100 100 50 50～100 150.5 95 132.5 70 6 14 120° 93 4
S961347 PLS 200 200 90 50～100 150.5 95 172.5 70 6 14 120° 93 6
S961350 PLS 300 300 125 60～160 168.5 110.5 193.5 90 6 14 122° 138 9
S961353 PLS500N1 500 215 60～160 169 119 288 90 6 14 123° 138 14.5
S961354 PLS600N1 600 270 60～160 169 119 328 90 6 14 123° 138 17
S961349 PLS1000 1000 450 100～350 242 171 355 120 6 21 146° 250 36
S961352 PLS1500 1500 675 100～350 247.3 171 510 120 6 21 147° 253.7 52

※SS400、Ra1.6(▽▽▽面)、50mm以上、空隙 0mm
※※本体の耐熱温度は60℃となります。

吊上げ物の板厚

板厚が薄くなるほど、吊上げ能力は低下します

板厚 安全吊上げ能力
1500kgf 1000kgf 600kgf 500kgf 300kgf 200kgf 100kgf
60 mm 100% 100% 100% 100% 100% 100% 100%
55 mm
50 mm
45 mm 90% 90%
40 mm
35 mm 85% 85% 90% 90%
30 mm 80% 80% 80% 80% 90% 90%
25 mm 70% 70%
20 mm 60% 60% 75% 75% 80% 80%
15 mm 50% 50% 60% 60% 70% 70% 90%
10 mm – 45% 45% 45% 50% 50% 70%
5 mm – – – – 30% 30% 40%

吊上げ物の材質による吊上げ能力

非磁性材含有比率が高いものは吊上げ能力が低下します
鉄系含有でも、SUS303、304などは非磁性材です

材質 \ 型式 PLS PLS PLS PLS PLS PLS PLS 減少率
1500 1000 600N1 500N1 300 200 100
SS400 1500kgf 1000kgf 600kgf 500kgf 300kgf 200kgf 100kgf 100%
S45C 1200kgf 800kgf 480kgf 400kgf 240kgf 160kgf 80kgf 80%
SUS430 1200kgf 800kgf 480kgf 400kgf 240kgf 160kgf 80kgf 80%
SK105 1125kgf 750kgf 450kgf 375kgf 225kgf 150kgf 75kgf 75%
SUJ2 1125kgf 750kgf 450kgf 375kgf 225kgf 150kgf 75kgf 75%
SKD11 750kgf 500kgf 300kgf 250kgf 150kgf 100kgf 50kgf 50%
FC200 750kgf 500kgf 300kgf 250kgf 150kgf 100kgf 50kgf 50%

安全吊上げ能力と最大寸法・最小寸法

型　　式 安全吊上げ能力 最大吊上げ物寸法 最小吊上げ物寸法
平　板 丸　棒 平　板 丸　棒 平　板 丸　棒
L W φmax L W φmin
PLS 100 100kgf 50kgf 1000mm 600mm 100mm 200mm 200mm 50mm
PLS 200 200kgf 90kgf 1200mm 600mm 100mm 300mm 300mm 50mm
PLS 300 300kgf 125kgf 1200mm 900mm 160mm 350mm 350mm 60mm
PLS500N1 500kgf 215kgf 1500mm 1000mm 160mm 350mm 450mm 60mm
PLS600N1 600kgf 270kgf 1500mm 1000mm 160mm 350mm 500mm 60mm
PLS1000 1000kgf 450kgf 1800mm 1400mm 350mm 500mm 500mm 100mm
PLS1500 1500kgf 675kgf 1800mm 1400mm 350mm 500mm 700mm 100mm

使用温度

PLS本体の耐熱温度は６０℃となります
