丸形電磁ホルダー KLRM




丸形電磁ホルダー KLRM

1.使用条件
・設置環境 …①設置場所 : 屋内      ②周囲温度 : -10~40度
・吸着物の表面状態 … 平坦(突起物、穴等がない状態) ※ホルダー全面吸着にてご使用下さい
・使用定格 … 連続(100%ED)

2.選定上のご注意
リフティングマグネットの選定をご確認下さい

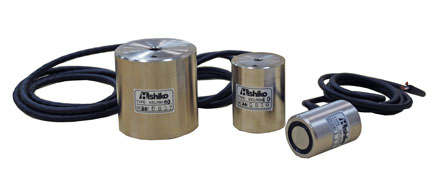

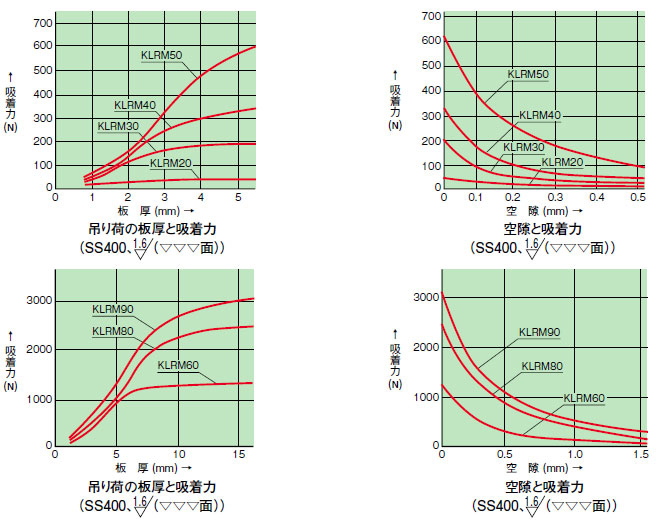

電磁ホルダー KLRM

LRM

用 途
・工業用ロボットの把持部などに使い、小加工物の吸着運搬を使用します。
特 長
・小型で使いやすい。ON-OFFができます。
・電源として整流器が必要です。
※整流器はオプションです。(適合整流器:KS24、KS80タイプ)

ストック番号 型 式 寸法 (mm) 取付ネジ 回り止穴 電圧(V) 電流(A) 最大吸着力 重量(kg)
øD H A
S961102 KLRM20 20 28 なし M4 深8 24 0.06 28N (2.8kgf) 0.07
S961103 KLRM30 30 40 10 M6 深12 4キリ深3 0.17 180N (18kgf) 0.2
S961104 KLRM40 40 15 0.24 300N (30kgf) 0.35
S961105 KLRM50 50 50 18 M8 深15 5キリ深4 90 0.11 600N (60kgf) 0.7
S961106 KLRM60 60 60 20 M10 深20 0.2 1200N (120kgf) 1.2
S961107 KLRM80 80 6キリ深6 0.29 2400N (240kgf) 2.1
S961108 KLRM90 90 M12 深20 0.35 3300N (330kgf) 2.7

最大吸着力は、厚鋼板(t=50mm以上、材質SS400)にて、吸着面Ra1.6▽▽▽面の時の吸着力を表示しています。

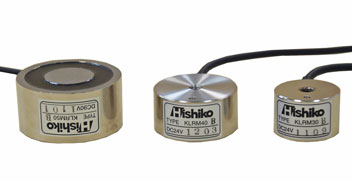

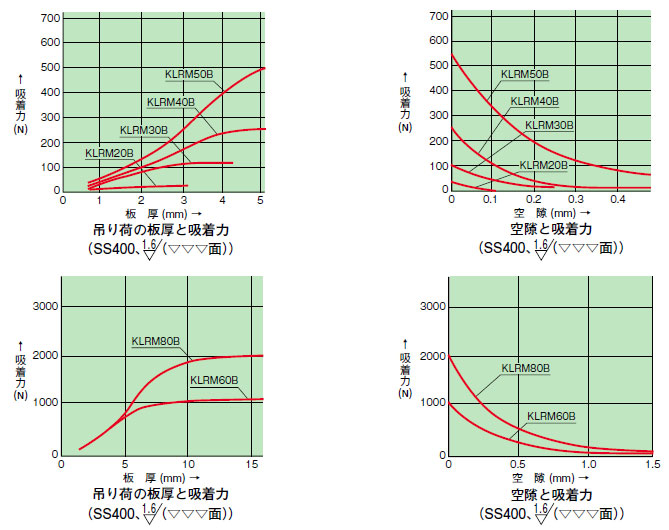

薄型電磁ホルダー KLRM-B

用 途
・工業用ロボットの把持部などに使い、小加工物の吸着運搬を使用します。
特 長
・KLRM-Bは制限のある使用環境に対応する軽量、薄型の電磁ホルダーです。
・電源として整流器が必要です。
※整流器はオプションです。(適合整流器:KS24、KS80タイプ)

ストック番号 型 式 寸法 (mm) 取付ネジ 回り止穴 電圧(V) 電流(A) 最大吸着力 重量(kg)
øD H A
S961112 KLRM20B 20 20 なし M4 深5 24 0.07 10N (1kgf) 0.04
S961113 KLRM30B 30 10 M6 深10 3キリ深2 0.08 100N (10kgf) 0.08
S961114 KLRM40B 40 15 0.09 220N (22kgf) 0.15
S961115 KLRM50B 50 25 18 M8 深12 90 0.1 500N (50kgf) 0.3
S961116 KLRM60B 60 30 20 M10 深16 4キリ深3 0.21 1000N (100kgf) 0.5
S961117 KLRM80B 80 0.32 2000N (200kgf) 0.9

最大吸着力は、厚鋼板(t=50mm以上、材質SS400)にて、吸着面Ra1.6▽▽▽面の時の吸着力を表示しています。

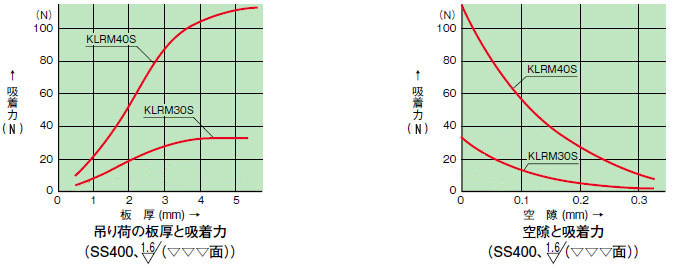

自動釈放型電磁ホルダー KLRM-S

用 途
・工業用ロボットの把持部などに使い、小加工物の吸着運搬を使用します。
特 長
・ワークが小形・軽量のため、電磁ホルダーの残留磁気により自動的に釈放がしにくい場合でも吸着面の中心の押出ピンの押圧により瞬間的に釈放ができます。
・電源として整流器が必要です。
※整流器はオプションです。(適合整流器:KS24タイプ)

ストック番号 型  式 寸法(mm) 取付ネジ 回り止穴 押ピン圧力
(kg)
電圧 DC(V) 電流 (A) 最大吸着力 重量(kg)
φD H A
S961123 KLRM30S 30 25 10 M6-深7 4キリ深3 0~1.0 24 0.09 30N (3kgf) 0.13
S961124 KLRM40S 40 15 0.16 110N (11kgf) 0.20

最大吸着力は、厚鋼板(t=50mm以上、材質SS400)にて、吸着面Ra1.6▽▽▽面の時の吸着力を表示しています。

電磁ホルダー用電源装置 HCC024.5AE

用 途
・電磁ホルダーKLRMの電源装置として使用
特 長
・消磁機能が追加された電源装置です。
・残留磁気により外れにくいワークでも簡単に取り外す事が可能です。
・出力電圧の調整が可能で、盤面のボリュームにより調整を行うことが出来ます。

ストック番号 型 式 寸法 (mm) 入力電圧 出力電圧 電流 消磁時間 重量(kg)
奥行
S981248 HCC024.5AE 130 225 180 AC100/AC200V
50/60Hz
DC1 ~ 24V 5A Max. 約0.5秒可変可能 3.5

電磁ホルダー用整流器 KS24/80

用 途
・電磁ホルダーKLRMの電源装置として使用
特 長
・交流電源を入力し直流を出力します。

ストック番号 型 式 適用製品 寸法 (mm) 入力電圧 出力電圧DC(V) 電流(A) 重量(kg)
奥行
S980122 KS24×3B KLRM・KLRM-B・KLRM-S 200 100 155 単相 AC100V 24 3 3.5
S980102 KS80×3 KLRM・KLRM-B 150 60 100 90 1
