マグネットＶブロック　KVB

用　途
・測定、ケガキなどの精密作業の保持具として最適
特　長
・着脱はハンドル操作にて簡単
・寸法精度を同一に仕上げた2個1組として使用します
・Ｖ溝機構により丸棒・平板とも保持できる
・高精度仕上げ

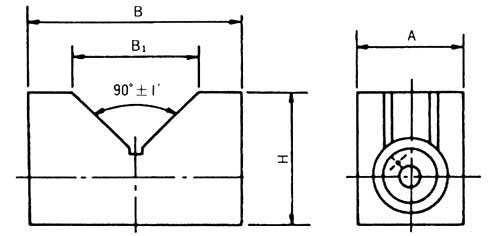

ストック番号 型　式 寸　法(mm) 底面とＶ面の
平行度(μｍ)		 Ｖ面最大吸着力 使用可能径 重量
(kg)/個
A B H B1
S932101 KVB-0 40 68 50 36 10 100N(10kgf) φ10～φ50 1
S932102 KVB-1 50 110 80 60 15 150N(15kgf) φ10～φ80 3
S932103 KVB-2 50 150 100 90 250N(25kgf) φ15～φ125 5

吸着物：S15Cφ20丸棒
