丸形電磁チャック KRA/KRB/KRC




丸形電磁チャック KRA/KRB/KRC

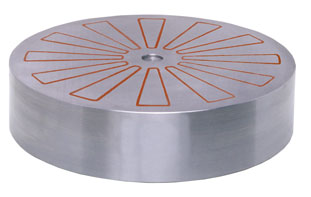

KRA-S

KRA-R

用 途
• ロータリー研削盤、旋盤、ターニング盤、ロータリーフライス盤などに取り付け、研削・切削作業等に使用します。
• 面板模様はリングポール(R型)とスターポール(S型)クロスポール(C型)があります。
リングポール(R型)は一般研削作業に、スターポール(S型)はリング状のワークの研削の他、切削作業にも使用出来ます。
クロスポール(C型)は様々な形状のワークに適しています。
• 集電方式はリード線式(A型)と平型スリップリング式(B型)及び内蔵型(C型)があります。
※C型のご用命の際は加工対象物に合わせて設計・製作致しますので、ご相談下さい。
※分割式丸形電磁チャックもございます。お問い合せ下さい。


■KRC-F エアーフロート式電磁チャック

  • チャックの面板(作業面)に小穴があり、そこからエアー圧が吹き出し、ワークが浮いた状態になります。大きなものでも楽に移動でき、ワーク・面板とも傷をつけず容易に取付け、位置決め、取外しが行なえます。(KRCのみ)

 分 類
丸形電磁チャックは、面板模様、及び集電方式により型式が分類されます。

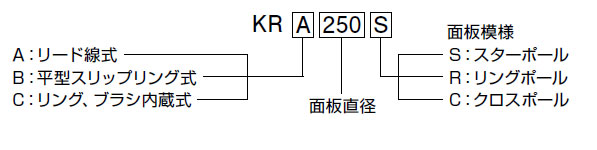

 型 式 の 表 示

型式表示

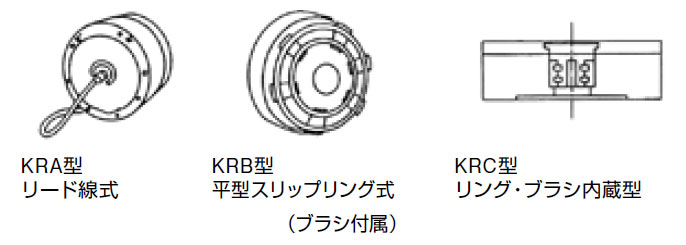

 集 電 方 式

集電方式

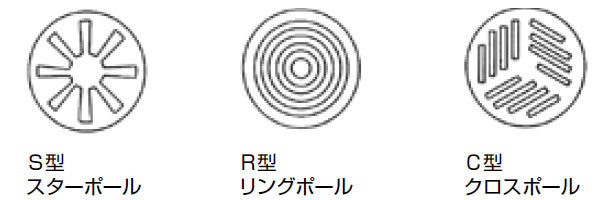

 面 板 模 様

面板模様

スターポール型(KRA-S)電磁チャック標準仕様

KRA図面

ストック番号 型式 面板 高さ 磁極間隔 チャック取付部 電圧 電流 (A) 適合コントローラー 重量
(kg)
φD1 φDe φde H P φD2 K ネジ穴 φDp 手動式
整流器
自動式
(整流器内蔵)
S902201 KRA100R 100 74 30 70 10(8+2) 66 4 4-M6 80 DC90V 0.11A KS80×3 HSC093E
または
HCC105AES1
3
S902202 KRA160R 160 135 29 90 10(7+3) 125 4-M8 140 0.23A 10
S902203 KRA200R 200 165 39 100 12(9+3) 160 180 0.32A 19
S902204 KRA250R 250 213 200 4-M10 224 0.47A 29
S902205 KRA315R 315 275 45 14(11+3) 250 280 0.63A 48
S902206 KRA400R 400 366 52 315 4-M10 355 DC100V 0.84A 75
S902207 KRA500R 500 456 58 14(11+3) 320 6-M10 460 1.85A 125
S902208 KRA650R 650 616 78 14(11+3) 500 4-M12 560 2.5A 200
S902209 KRA800R 800 748 94 120 16(11+5) 630 8-M12 710 5A HCC1010AE 360
S902210 KRA1000R 1000 936 800 8-M16 900 6.5A 640
KRAは集電装置を必要とします。

リングポール型(KRA-R)電磁チャック標準仕様

KRA図面

ストック番号 型式 面板 高さ 磁極間隔 チャック取付部 電圧 電流 (A) 適合コントローラー 重量
(kg)
φD1 φDe φde H P φD2 K ネジ穴 φDp 手動式
整流器
自動式
(整流器内蔵)
S902201 KRA100R 100 74 30 70 10(8+2) 66 4 4-M6 80 DC90V 0.11A KS80×3 HSC093E
または
HCC105AES1
3
S902202 KRA160R 160 135 29 90 10(7+3) 125 4-M8 140 0.23A 10
S902203 KRA200R 200 165 39 100 12(9+3) 160 180 0.32A 19
S902204 KRA250R 250 213 200 4-M10 224 0.47A 29
S902205 KRA315R 315 275 45 14(11+3) 250 280 0.63A 48
S902206 KRA400R 400 366 52 315 4-M10 355 DC100V 0.84A 75
S902207 KRA500R 500 456 58 14(11+3) 320 6-M10 460 1.85A 125
S902208 KRA650R 650 616 78 14(11+3) 500 4-M12 560 2.5A 200
S902209 KRA800R 800 748 94 120 16(11+5) 630 8-M12 710 5A HCC1010AE 360
S902210 KRA1000R 1000 936 800 8-M16 900 6.5A 640
KRAは集電装置を必要とします。

電磁チャック整流器 KS

用 途
•電磁式マグネットチャックにコントローラーと合わせて使用します。

ストック番号 型式 寸 法(mm) 入力電圧 出力電圧 電流
W H D
S980102 KS80×3 150 60 100 AC100V DC90V 3A
S980113 KS100×5 320 225 200 AC100V/200V DC24~110V 5A

電磁チャック用高速消磁コントローラー HSC093E

特 長
•マグネットチャックのDEM機能の性能を向上。
•最適な出力波形が出せるようにLEDランプにて判定し、調整することが出来る機能を追加。
DEMの出力を容易に設定する事が可能となりました。
•外部信号による操作が可能で、装置に組込みやすくなっています。
•従来のコントローラーよりもコンパクトで安価です。

ストック番号 型 式 寸法(mm) 入力電圧 出力電圧 出力電流 消磁時間 重量(kg)
奥行
S981249 HSC093E 130 240 80 AC100V DC90V 3A(MAX) max 13秒 約2

切削用電磁チャックコントローラー HCC-AE

特 長
•最新のパワーデバイス及びマイコン制御を採用!安定した性能を保ちます。
•リレー(消耗品)を使用しない半導体を使用した高速スイッチングにより短時間で良好な消磁性能が得られます。
(消磁時の動作音は無く、とても静かです。)
•チャック及び使用条件に合った最良の消磁性能に調整できます。
※他Typeのコントローラーもございます。

ストック番号 型 式 寸法(mm) 入力電源電圧 直流出力定格 消磁時間 重量
(kg)
備考
奥行 電圧 電流
S9812478 HCC105AES1 130 256 151 AC100V/200V
50/60Hz単相
AC100V:DC5~85V
AC200V:DC5~100V
5A
(MAX)
約10秒
(可変可能)
約2.5 標準品
S9812479 HCC105AES2 130 256 151 AC100V/200V
50/60Hz単相
AC100V:DC5~85
AC200V:DC5~100
5A
(MAX)
約10秒
(可変可能)
約2.5 ・外部操作対応
・外部への接点信号出力可能
S9812480 HCC105AES5 130 256 151 AC100V/200V
50/60Hz単相
AC100V:DC5~85
AC200V:DC5~100
5A
(MAX)
約10秒
(可変可能)
約2.7 コントロールボックス付属
(ケーブル長さ5m)
S9812533 HCC1010AE 300
(360)
400 200
(235)
AC200V
50/60Hz単相
DC5~100 10A
(MAX)
約20秒
(可変可能)
約11 コントロールボックス付属
(ケーブル長さ5m)
S981247 HCC1030AE 400 650 260 AC200V
50/60Hz単相
DC5~100 30A
(MAX)
約20秒
(可変可能)
約11 コントロールボックス付属
(ケーブル長さ5m)
注記:適用チャックの総電流値は、コントローラーの出力最大電流定格の90%以内でご使用ください。
※HCC105E(電圧計無)は製造を終了しました。
