永磁レール　KPML

用　途
●コンベアベルトの裏に設置し、ベルトを介してプレスの抜型、空缶、各種部品、製品等の搬送物を保持します。
特　長

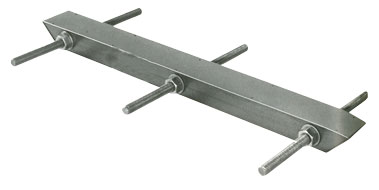

＜KPML-A型＞
●ステンレスカバー内の磁極ピッチが細く、傾斜コンベア、垂直コンベアに用いられます。
側面ボルト式であり（M10、M12）、枠にナットにて固定する方式です。

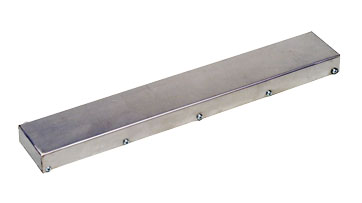

＜KPML-B型＞
●吸引距離が大きく、逆吊りコンベアなどで薄鋼板を吸引する場合に利用されます。
（上面からM8ボルトにて取付けます。）

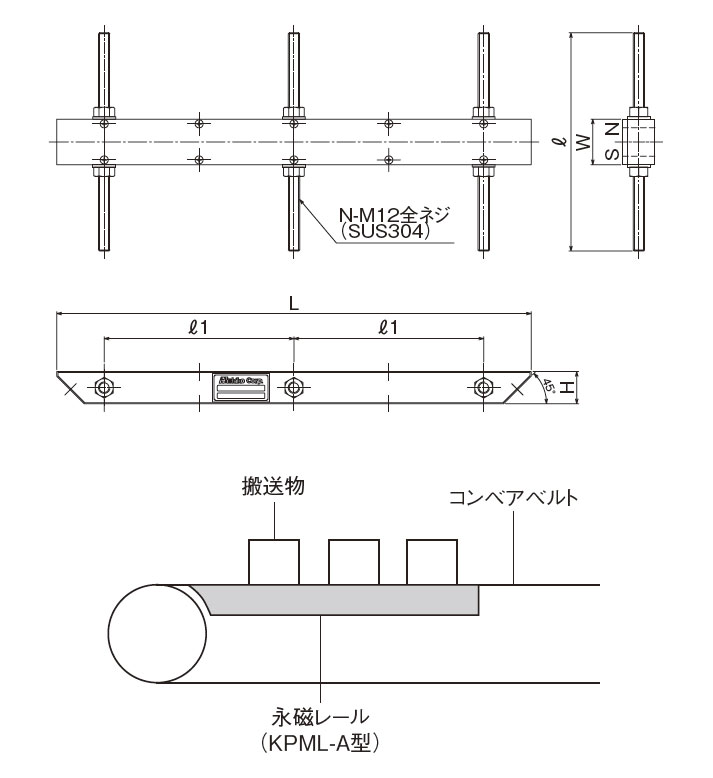

KMPL-A型　　表面最大磁束密度　0.1T(1,000G)

ストック番号 型式 寸法 (mm) ネジ穴数 重量(kg)
W L H ℓ ℓ1 N
S962206 KPML5・50A 48 500 34 230 200 3 5
S962207 KPML5・100A 1000 300 4 10
S962208 KPML10・50A 96 500 300 200 3
S962209 KPML10・100A 1000 300 4 20

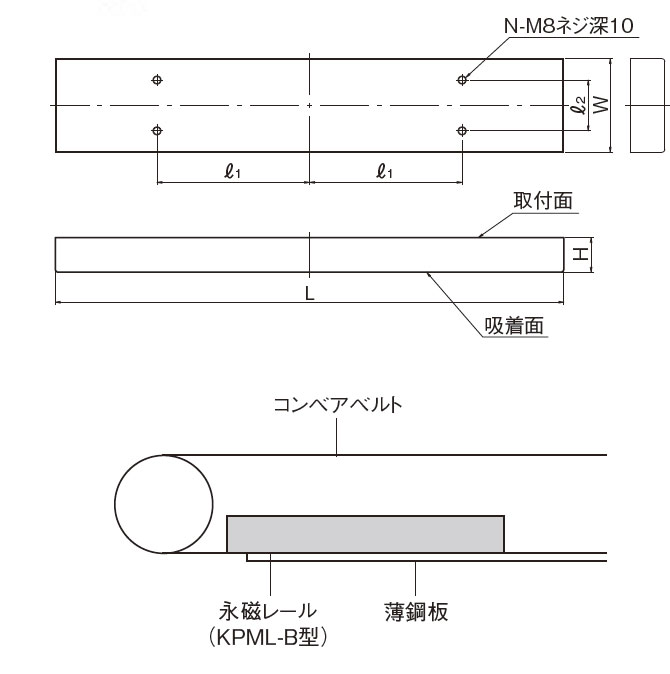

KPML-B型　　表面最大磁束密度　0.1T（1,000G）

ストック番号 型式 寸法(mm) ネジ穴数 重量(kg)
W L H ℓ1 ℓ2 N
S962211 KPML5・50B 52 500 34 150 – 2 5
S962212 KPML5・100B 1000 350 3 10
S962213 KPML7・50B 72 500 150 40 4 8
S962214 KPML7・100B 1000 350 6 16
S962215 KPML9・50B 92 500 150 50 4 10
S962216 KPML9・100B 1000 350 6 20
S962217 KPML12・50B 122 500 150 60 4 15
S962218 KPML12・100B 1000 350 6 30
