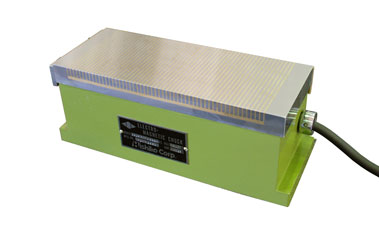

角形電磁ピッチレスチャック　KFAM

用　途
•　小物、薄物のワーク研削に最適です。
特　長
•　小物部品の大量研削に適した、細かい磁極の配列です。
•　ピッチレスにより、薄物でも安定した吸着力を発揮します。
•　大きなワークの研削も可能です。
※ワークの吸着面は長手方向に90mm以上の長さが必要です。

(mm)
ストック番号 型式 面板 磁極間隔 高さ チャック取付部 取付爪
(個)		 リード線長さ（m） 電流(DC100V) 適合コントローラー 重量(kg)
B1 L1 Le P H B2 L2 ｈ 手動式
整流器		 自動式
(整流器内蔵)
S900202 KFAM125×250 125 250 213 4
(3+1)		 102 121 270 17 2 1 0.32A KS80×3 HSC093E
または
HCC105AES1		 19
S900203 KFAM150×300 150 300 245 146 320 2 0.61A 27
S900204 KFAM150×350 350 293 150 370 0.57A 32
S900205 KFAM150×450 450 405 146 470 2.5 1.00A 40
S900206 KFAM200×500 200 500 445 194 520 2 1.42A 60
S900207 KFAM200×600 600 549 620 3 1.60A 72
S900208 KFAM250×500 250 500 450 8
(6+2)		 108 244 520 20 2 75
S900209 KFAM250×600 600 538 620 3 1.80A 90
S900210 KFAM300×500 300 500 450 294 520 4 2 2.18A 97
S900211 KFAM300×600 600 538 620 3 2.50A 108

電磁チャック用高速消磁コントローラー　HSC093E

特　長
•　マグネットチャックのDEM機能の性能を向上。
•　最適な出力波形が出せるようにLEDランプにて判定し、調整することが出来る機能を追加。DEMの出力を容易に設定する事が可能となりました。
•　外部信号による操作が可能で、装置に組込みやすくなっています。
•　従来のコントローラーよりもコンパクトで安価です。

ストック番号 型　式 寸法（mm） 入力電圧 出力電圧 出力電流 消磁時間 重量(kg)
幅 高 奥行
S981249 HSC093E 130 240 80 AC100V DC90V 3A（MAX） max 13秒 約2

一次側ケーブルは付属しておりません

切削用電磁チャックコントローラー　HCC-AE

特　長
•　最新のパワーデバイス及びマイコン制御を採用！安定した性能を保ちます。
•　リレー（消耗品）を使用しない半導体を使用した高速スイッチングにより短時間で良好な消磁性能が得られます。（消磁時の動作音は無く、とても静かです。）
•　チャック及び使用条件に合った最良の消磁性能に調整できます。
※他Typeのコントローラーもございます。

ストック番号 型　式 寸法(mm) 入力電源電圧 直流出力定格 消磁時間 重量
(kg)		 備考
幅 高 奥行 電圧 電流
S9812478 HCC105AES1 130 256 151 AC100V/200V
50/60Hz単相		 AC100V：DC5～85V
AC200V：DC5～100V		 5A
（MAX）		 約10秒
(可変可能)		 約2.5 標準品
S9812479 HCC105AES2 130 256 151 AC100V/200V
50/60Hz単相		 AC100V：DC5～85
AC200V：DC5～100		 5A
（MAX）		 約10秒
(可変可能)		 約2.5 ・外部操作対応
・外部への接点信号出力可能
S9812480 HCC105AES5 130 256 151 AC100V/200V
50/60Hz単相		 AC100V：DC5～85
AC200V：DC5～100		 5A
（MAX）		 約10秒
(可変可能)		 約2.7 コントロールボックス付属
（ケーブル長さ5m）
S9812533 HCC1010AE 300
(360)		 400 200
(235)		 AC200V
50/60Hz単相		 DC5～100 10A
（MAX）		 約20秒
(可変可能)		 約11 コントロールボックス付属
（ケーブル長さ5m）
S981247 HCC1030AE 400 650 260 AC200V
50/60Hz単相		 DC5～100 30A
（MAX）		 約20秒
(可変可能)		 約11 コントロールボックス付属
（ケーブル長さ5m）
注記：適用チャックの総電流値は、コントローラーの出力最大電流定格の９０％以内でご使用ください。
一次側ケーブルは付属しておりません
※HCC105E（電圧計無）は製造を終了しました。
本コントローラは外来ノイズ及び自己ノイズに十分な誤動作対策がされています。
しかし、工場の電源ノイズや設置環境等によっては、下記のノイズ対策をお客様で実施頂く必要があります。
１．アース線を機械と共通で配線する場合は、アース線配線は機械とコントローラに分離した配線をして下さい。
２．AC電源ラインに絶縁トランス（状況によってはノイズカットトランス）を設置して下さい。
トランスについては別途オプションとして用意しますのでご相談下さい。
