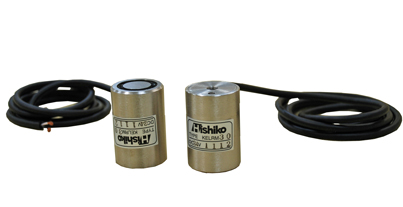

丸形永電磁ホルダー KELRM




丸形永電磁ホルダー KELRM

1.使用条件
・設置環境 …①設置場所 : 屋内      ②周囲温度 : -10~40度
・吸着物の表面状態 … 平坦(突起物、穴等がない状態) ※ホルダー全面吸着にてご使用下さい
・使用定格 … 15%ED:短いサイクルでの使用は避けてください

2.選定上のご注意
リフティングマグネットの選定をご確認下さい

用 途
・工業用ロボットの把持部などに使い、小加工物の吸着運搬に使用します。
特 長
・瞬間の通電時間0.2秒から0.5秒(最大でも1秒)でONまたはOFFすることができます。
・吸着状態中は永久磁石の力で保持していますから、停電などでワークがはずれる心配がありません。
・電力消費が極めて少なく省エネ型です。
・電源として整流器が必要です。
※整流器はオプションです。(適合整流器:KS24EP/90EPタイプ)囲み枠a

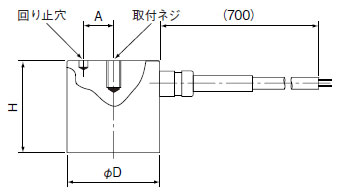

ストック番号 型  式 寸法(mm) 取付ネジ 回り止穴 電圧 DC(V) 電流(A) 最大吸着力 重量(kg)
φD H A
S961202 KELRM30 30 45 10 M6 – 深12 4キリ深3 24 0.9 220N (22kgf) 0.22

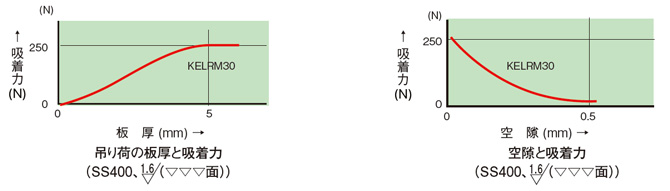

最大吸着力は、厚鋼板(t=50mm以上、材質SS400)にて、吸着面Ra1.6▽▽▽面の時の吸着力を表示しています。

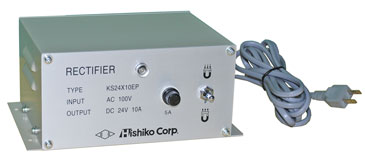

永電磁ホルダー用整流器 KS24EP/90EP

用 途
・永電磁ホルダーKELRMの電源装置として使用されます。
特 長
・外部信号でもON、OFFが出来ます。
・ホルダーはDC24V仕様ですからKS90EPタイプをご使用される場合ホルダーを4個直列に接続して使用します。

KELRM型の適用整流器と使用可能数
整流器\ホルダー KELRM30
KS24×10EP 10
KS90×10EP 40



ストック番号 型  式 寸法(mm) 入力電圧 出力電圧DC(V) 電流(A) 重量(kg)
奥行
S980151 KS24×10EP 230 100 155 単相 AC100V 24 10 4
S980153 KS90×10EP 90 10 3
