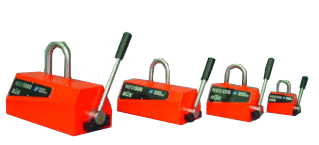

【永磁リフティングマグネット NEO】の販売は終了させていただきました。
なお、修理のご相談は最寄りの営業所へお 申し付けください。
(修理はWalker製のNEOのみの対応となります。)
※新しく【永磁リフティングマグネット PLS】を販売しております。
用途
特長
| 型 式 | 鋼板吊上力 (kgf) |
丸棒吊上力 (kgf) |
丸棒径 (ømm) |

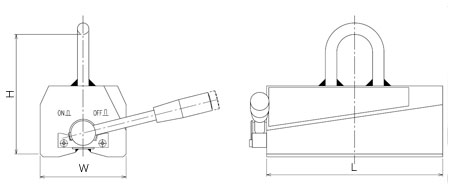

本体寸法 (mm) | 本体重量 (kg) |
||
|---|---|---|---|---|---|---|---|
| L | W | H | |||||
| NEO 125 | 125 | 50 | 50～100 | 93 | 60 | 110 | 2.8 |
| NEO 250 | 250 | 125 | 60～200 | 152 | 100 | 168 | 10 |
| NEO 500 | 500 | 250 | 65～270 | 246 | 120 | 168 | 19 |
| NEO 1000 | 1000 | 499 | 100～300 | 316 | 146 | 216 | 36 |
(▽▽▽面)、ｔ76mm以上、空隙 0mm
◇鋼板の吊上げ能力
《 板厚、空隙 ( マグネット吸着面と吊上げ物との隙間 ) 別 》材質：SS400 相当品に於いて
| 型 式 | 吊上物の板厚 (mm) |
吊上物の表面状態 | ||
|---|---|---|---|---|
| 表面状態：▽▽▽面 空隙=0.1mm |
表面状態：▽▽▽面 空隙=0.2mm |
表面状態：▽▽▽面 空隙=0.3mm |
||
| 吊上能力(kgf） | 吊上能力(kgf） | 吊上能力(kgf） | ||
| NEO125 | ≥30 | 125 | 65 | 40 |
| 15 | 100 | 60 | 35 | |
| 10 | 80 | 50 | 25 | |
| 6 | 30 | 20 | 10 | |
| ø50-ø100 | 50 | 35 | 25 | |
| 型 式 | 吊 上 物 の 板 厚 (mm) |
吊上物の表面状態 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 表面状態：▽▽▽面空隙＜0.1mm | 表面状態：▽～黒皮面空隙＜0.1～0.3mm | 表面状態：黒皮面～粗い面空隙＜0.3～0.5mm | 粗い面 空隙＞0.5mm |
||||||||
| 最大板寸法(mm×mm) | 下記板寸法の吊上能力(kgf） | 最大板寸法(mm×mm) | 下記板寸法の吊上能力(kgf） | 最大板寸法(mm×mm) | 下記板寸法の吊上能力(kgf） | ||||||
| NEO250 | L>300 | L>100 | L>300 | L>100 | L>300 | L>100 | 弊 社 営 業 所 に ご 相 談 下 さ い |
||||
| W>300 | W>145 | W>300 | W>145 | W>300 | W>145 | ||||||
| ≥30 | - | 250 | 225 | - | 170 | 150 | - | 105 | 100 | ||
| 15 | 1750×1000 | 205 | 155 | 1250×1000 | 150 | 120 | 1000×800 | 90 | 85 | ||
| 10 | 2200×1000 | 170 | 80 | 1650×1000 | 130 | 65 | 1100×1000 | 85 | 53 | ||
| 6 | 2100×1000 | 100 | 34 | 1650×1000 | 80 | 28 | 1300×1000 | 60 | 23 | ||
| 4 | 1600×1000 | 50 | 17 | 1400×1000 | 45 | 14 | 1150×1000 | 36 | 12 | ||
| ø60-ø200 | Lmax.3500 | 125 | Lmax.3000 | 100 | Lmax.2500 | 70 | |||||
| NEO500 | L>400 | L>110 | L>400 | L>110 | L>400 | L>110 | |||||
| W>400 | W>240 | W>400 | W>240 | W>400 | W>240 | ||||||
| ≥40 | - | 500 | 480 | - | 380 | 370 | - | 255 | 250 | ||
| 20 | 1800×1500 | 425 | 365 | 1650×1250 | 320 | 290 | 1400×1000 | 220 | 200 | ||
| 15 | 2250×1500 | 400 | 235 | 2050×1250 | 300 | 195 | 1750×1000 | 205 | 150 | ||
| 10 | 2500×1500 | 270 | 115 | 2300×1250 | 220 | 95 | 2150×1000 | 165 | 80 | ||
| 8 | 2300×1500 | 192 | 80 | 2250×1250 | 160 | 65 | 2150×1000 | 125 | 55 | ||
| 6 | 2000×1500 | 125 | 50 | 2000×1250 | 100 | 40 | 2000×1000 | 80 | 33 | ||
| ø65-ø270 | Lmax.4000 | 250 | Lmax.3500 | 200 | Lmax.3000 | 150 | |||||
| NEO1000 | L>500 | L>145 | L>500 | L>145 | L>500 | L>145 | |||||
| W>500 | W>310 | W>500 | W>310 | W>500 | W>310 | ||||||
| ≥60 | - | 1000 | 985 | - | 845 | 835 | - | 650 | 645 | ||
| 30 | 2450×1500 | 860 | 710 | 2000×1500 | 730 | 620 | 1900×1250 | 565 | 515 | ||
| 25 | 2850×1500 | 830 | 535 | 2400×1500 | 705 | 475 | 2250×1250 | 550 | 410 | ||
| 20 | 3200×1500 | 745 | 365 | 2750×1500 | 640 | 320 | 2600×1250 | 510 | 290 | ||
| 15 | 3300×1500 | 500 | 215 | 2900×1500 | 445 | 195 | 2800×1250 | 380 | 175 | ||
| 10 | 2750×1500 | 265 | 105 | 2550×1500 | 240 | 95 | 2650×1250 | 200 | 85 | ||
| ø100-ø300 | Lmax.4500 | 500 | Lmax.4000 | 400 | Lmax.3500 | 300 | |||||
◇材質の違いによる吊上げ能力 (kgf)
| 材質 | 型 式 | NEO125 | NEO250 | NEO500 | NEO1000 |
|---|---|---|---|---|---|
| 減少率（％） | |||||
| SS 400 | 100 | 125 | 250 | 500 | 1000 |
| 鋳鋼 | 90 | 112 | 225 | 450 | 900 |
| SUS 430 | 50 | 62 | 125 | 250 | 500 |
| 鋳鉄 (FC20) | 45 | 56 | 112 | 225 | 450 |
| ニッケル | 10 | 12 | 25 | 50 | 100 |
