Permanent Magnetic Roller KPMR



KPMR

Applications

Features

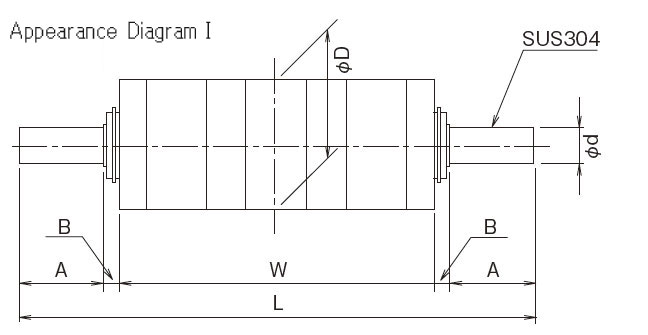

KPMR図面





Stock No. Model Dimensions(mm) Weight(kg) 外観図
φD W L φd A B
S962530 KPMR6.5 58 50 170 20 50 10 3
S962531 KPMR6.10 100 220 4
S962532 KPMR6.15 150 270 5
S962533 KPMR6.20 200 320 7
S962534 KPMR6.25 250 370 8
S962540 KPMR8.8 88 80 220 25 60 10 6
S962541 KPMR8.15 150 290 9
S962542 KPMR8.22 220 360 13
S962543 KPMR8.29 290 430 16
S962544 KPMR8.36 360 500 19
S962545 KPMR8.43 430 570 22
S962550 KPMR16.8 163 80 270 50 80 15 16
S962551 KPMR16.15 150 340 26
S962552 KPMR16.22 220 410 35
S962553 KPMR16.26 290 480 44
S962554 KPMR16.36 360 550 53
S962555 KPMR16.43 430 620 63
S962556 KPMR16.50 500 690 72

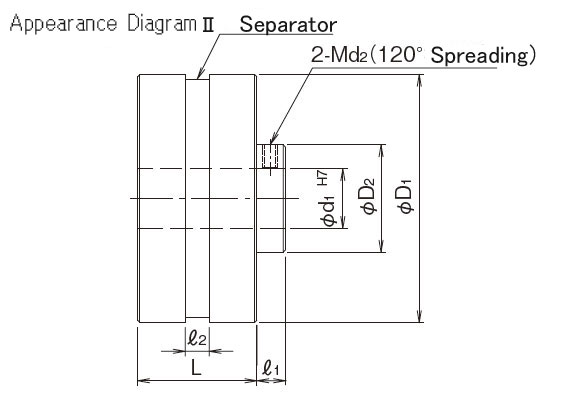

KPMR
Stock No. Model Dimensions(mm) d2 Weight
(kg)
外観図
φD1 L1 φd1H7 φD2 ℓ1 ℓ2
S962511 KPMR5.3 54 35 12 22 10 5 M5 0.45
S962512 KPMR7.4 70 40 20 35 12 6 M6 1
S962513 KPMR10.5 104 50 25 45 10 2
S962514 KPMR12.6 124 60 30 60 3.9
Work face is hard chrome plating finish.
